Το link της πρώτης κατασκευής της βάσης https://www.astrovox.gr/forums/topic/17577-κατασκευη-ισημερινησ

Σήκωνε 8 ιντσο με φωτογραφική μηχανή. Στη φωτογραφία είναι με Skywatcher 6"

Η κατασκευή είναι παλιότερη. Την είχα φτιάξει το 2012 με τη βοήθεια το Αριστείδη Βούλγαρη. Είχα προσαρμόσει τα μοτέρ ds της Meade και το Autostar. Τώρα προσάρμοσα το OnStep. Μέχρι στιγμής την έχω δοκιμάσει μόνο για παρατήρηση.

Βίντεο λειτουργίας VID_202409011.mp4

VID_20240901.3gp

Σχετικά links: https://github.com/hjd1964/OnStep (για LV8729 driver) https://github.com/teemuatlut/TMCStepper?tab=readme-ov-file (για TMC2209 driver) Υπάρχουν και βίντεο με οδηγίες, όπως το παρακάτω (στα ισπανικά αλλά με υπότιτλους): https://www.youtube.com/watch?v=Uq6JmX8Yy7w Για τον υπολογισμό του ιμάντα χρονισμού (timing belt) : https://www.technobotsonline.com/timing-pulley-distance-between-centres-calculator.html

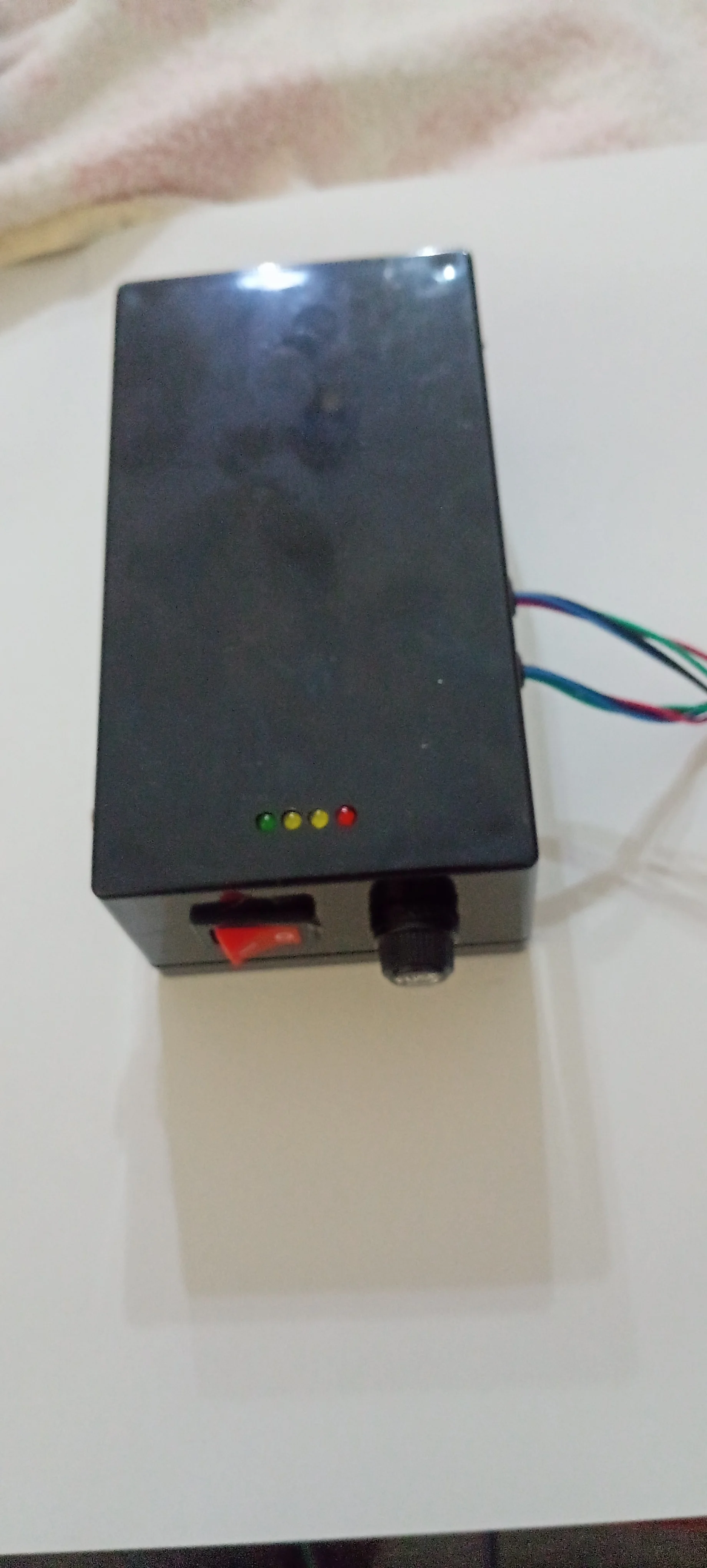

Μετά από το «θάνατο» του meade Autostar 497, που χρησιμοποιούσα για 15 περίπου χρόνια, αποφάσισα να στραφώ στο OnStep μετά από ιδέα του φίλου “_Ant_”. Το σχετικό link : https://blog.cykada.net/2022/07/onstep-controller-based-on-wemos-d1-r32.html Λίστα Υλικών Wemos D1 R32 ESP32 13,40 € Shield CNC v3 6,10€ Stepper motor driver LV8729 (2 τεμ.) 15,00€ Nema 17 stepper motors (2 τεμ.) 27,28€ Nema 17 stepper motor brackets (2 τεμ.) 4,46€ Aluminum GT2 Timing Pulley - 48T - 10mm Bore (τεμ. 2) 6,40€ GT2-10 Timing Belt Pulley 16 teeth, Bore 5mm (τεμ.2) 1,70€ Timing Belt GT2 (2 τεμ.) 3,50€ Διάφορα αναλώσιμα 10,00€ Τροφοδοσίας DC-DC USB Step Up/Down 15,00€ Κουτί κατασκευών 3,50€ Ανεμιστηράκι 12v 2,0€ Battery Level Indicator Module 12V 2,40€ ΣΥΝΟΛΟ 110,00€

Όποιος είναι τολμηρός και πιάνουν λίγο τα χέρια του μπορεί να δοκιμάσει : https://garyhonislegacy.com/rebelmod450d1.html Δεν θα πρότεινα βέβαια να το κάνει σε καινούργια μηχανή.

Μήπως είναι πιο συμφέρον να ψάξεις για έτοιμη- τροποποιημένη μηχανή;
